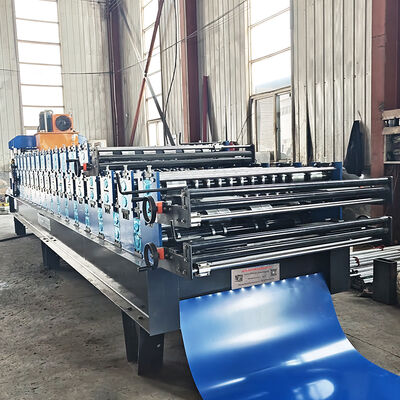

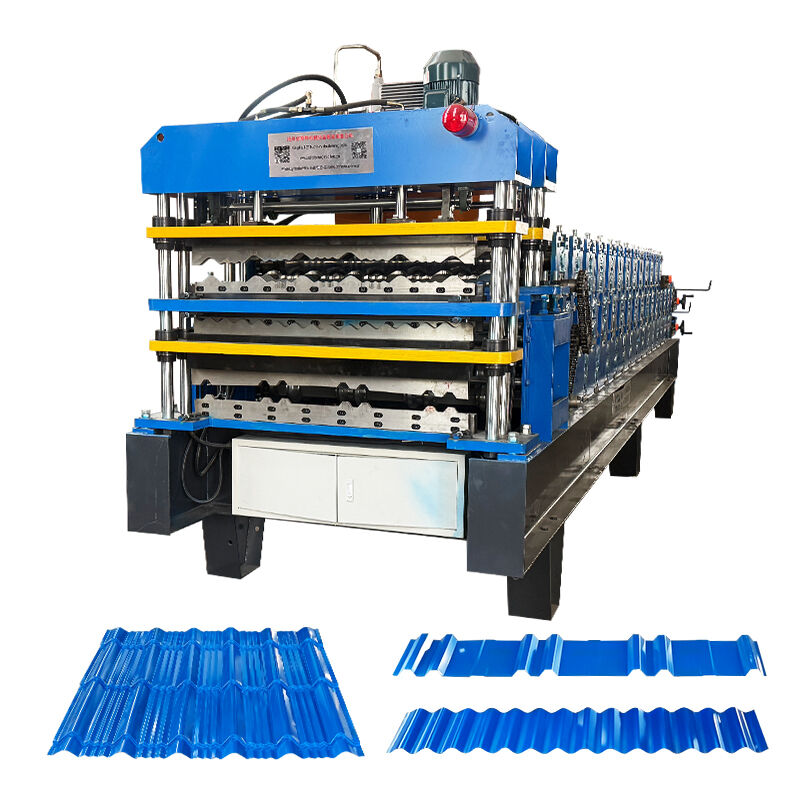

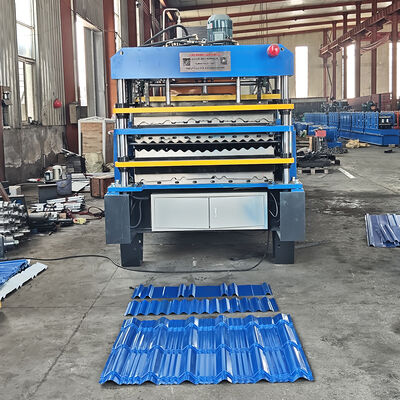

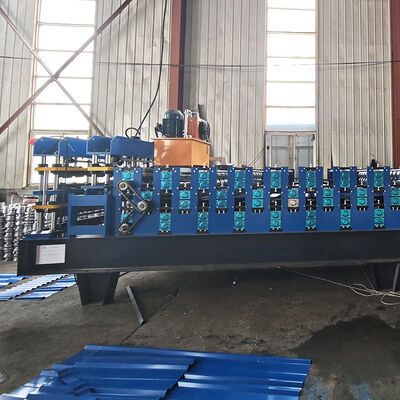

3-в-1 интегрированная двухэтажная и однослойная профилегибочная машина

3-в-1 двухъярусная и однослойная интегрированная линия для профилирования

Эта машина для профилирования кровельных и стеновых панелей из цветной стали с двумя слоями идеально сочетает в себе две машины разных моделей, что позволяет сэкономить место и упростить эксплуатацию. Две модели выбираются в соответствии с потребностями клиентов.

Машина для профилирования кровельных и стеновых панелей из цветной стали с двумя слоями состоит из подающей платформы, основного формовочного сердечника, режущего механизма, гидравлической станции, шкафа компьютерного управления, высокоточного счетчика и т. д.

Подробная информация

Размотка

5-тонная ручная размотка

Особенности: Шпиндель и основание являются двумя компонентами размотки, шпиндель вручную расширяется и сжимается механическим устройством, после фиксации рулона на шпинделе, затем рулон со шпинделем возвращается в основание.

Мощность: Нет;

Мощность открытия и закрытия сегментов: Механическая;

Мощность вращения сегмента: Тяга системой формования;

Количество сегментов: 4 шт.;

Диапазон расширения сегмента: 460 ~ 520 мм;

Высота центра шпинделя: 0,65 м;

Скорость подачи: зависит от скорости профилировочной машины;

Профилировочная машина

Вальцы: разработаны старшими инженерами с использованием программного обеспечения Auto-cad, изготовлены из высококачественной стали 45# на станках с ЧПУ и покрыты твердым хромом;

Вал: изготовлен из высококачественной стали 45# на станках с ЧПУ;

Опорная рама: стальная боковая стенка для направления основания подшипника формовочной станции;

Кол-во формовочных станций: до 18 групп
Материал вальцов: высококачественная сталь 45#, полированная и покрытая хромом HRC55-60°
Материал вала: высококачественная сталь 45#, полированная и покрытая хромом HRC55-60°

Диаметр вала: 70 мм

Толщина рамы: 14 мм

Нижняя рама: стальной двутавр № 36

Режущее устройство

Функция: резка управляется ПЛК. Основная машина автоматически останавливается, и происходит резка. После резки основная машина автоматически запускается.

Источник питания: гидравлическая станция;

Рама: сварная стальная рама;

Концевой выключатель: бесконтактный фотоэлектрический переключатель;

Резка после формования: резка листа после профилирования до требуемой длины;

Измерение длины: автоматическое измерение длины.

Гидравлическая система

Гидравлическая станция

Управляется шестеренчатым масляным насосом. После заливки гидравлического масла в бак гидравлического масла насос приводит в действие режущую машину для начала резки.

Сопутствующее оборудование: Система включает комплект гидравлического бака, комплект гидравлического масляного насоса, две гидравлические трубы и два комплекта электромагнитных клапанов.

Используются компоненты гидравлической системы ведущих брендов для обеспечения стабильности и срока службы, предотвращения утечек.

Подает начальную мощность на резак через закрытый масляный бак. Он выключен без резки, что позволяет экономить энергию.

Электрическая система управления

Автоматическое измерение длины: один блок измерения длины, который слегка прижимается к поверхности стального листа; ролик вращается вместе с движущейся скоростью стального листа, а затем определяет его длину; погрешность длины может быть легко исправлена.

Автоматическое измерение количества;

ПЛК используется для контроля длины и количества. Машина автоматически режет по длине и останавливается при достижении требуемого количества;

Панель управления: кнопочный переключатель, светодиодный дисплей длины и количества;

Единица измерения длины: миллиметр;

Функция защиты от перегрузки двигателя, перегрузки по току в системе, короткого замыкания;

Отображение общей длины и общего произведенного количества.

Почему выбирают нас?

1. Мы являемся профессиональным производителем, поэтому можем предложить лучшую цену, послепродажное обслуживание и более короткие сроки поставки.

2. У нас сильные дизайнерские и технические возможности, мы можем проектировать и производить в соответствии с требованиями заказчика.

3. Наша фабрика имеет сертификат ISO 9001.

4. У нас большой опыт установки и обучения за рубежом.

5. Мы успешно экспортировали наши машины в более чем 90 стран, все получили хорошие отзывы.

6. Мы предоставляем бесплатную двухлетнюю гарантию на все наши товары.

7. OEM-бренд.

Технологический процесс
