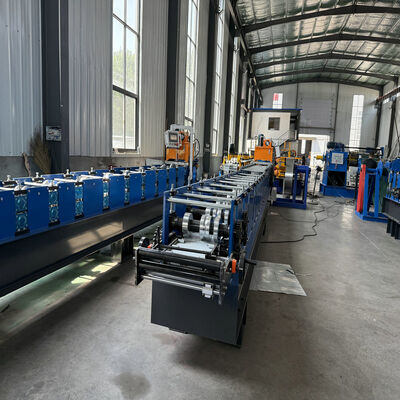

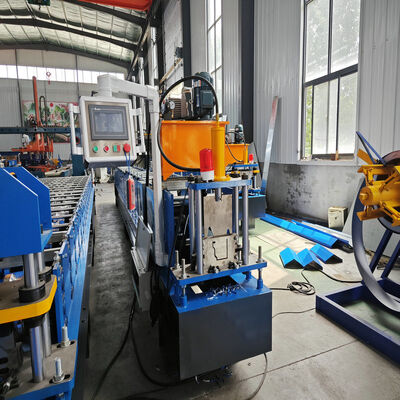

Гидравлическая гильотинная стальная профильная желобогибочная машина типа K

Гидравлическая гильотинная листогибочная машина для изготовления желобов из стальных профилей типа K

•


• ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  Технические характеристики листогибочной машины для желобов

  Бесшовная желобовая машина	Наименование	Предлагаемая спецификация
  	Основная формовочная машина	5K, 6K, 7K, МЕЛКОУГЛОВЫЕ 3 дюйма/4 дюйма/5 дюймов/6 дюймов
  		(Каждая машина производит один размер и конфигурацию)
  	Ширина материала	Зависит от профиля
  	Скорость прокатки	0-10 м/мин (без учета времени резки)
  	Толщина материала	0,3-0,8 мм G250 МПа
  	Приводная система	• Верхние и нижние приводные ролики из уретана для плавной, равномерной, нескручивающейся подачи
  	Размотчик	3-тонный ручной размотчик (встроенный в машину)
  	Станции роликов	11 станций
  	Материал роликов	Кованая сталь 45#, покрытая хромом, покрытая резиной
  	Материал и диаметр валов	ø50 мм, материал - кованая сталь 45#
  	Мощность основного двигателя	3,0 кВт

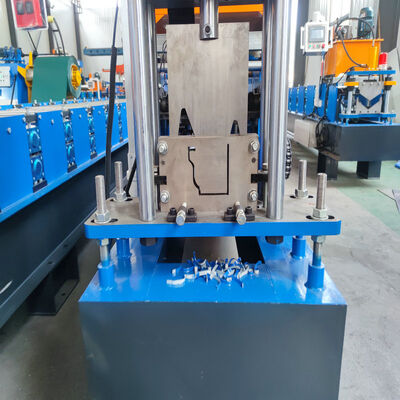

  	Механизм резки (опционально)	• Ручной нож со встроенным
  		• Обжимной инструмент или отрезная пила
  	Допуск	±1,5 мм/3 м
  	Электропитание	220 В/380 В, 50 Гц, 3 фазы
  		Также может соответствовать требованиям заказчика
  	Способ привода	1-дюймовая одинарная цепь

  1. Описание

  1. Конструкция проста, а внешний вид желобовой машины красив.

  2. Листогибочная машина для желобов использует профильную стальную конструкцию и обрабатывается как единое целое после сварки. Она обладает

  способностью к высокой нагрузке и стабильной работе во время эксплуатации машины.

  3. Все компоненты машины от известных брендов, что обеспечивает очень эффективную нормальную работу машины.

  4. Оборудование очень легко устанавливается и подходит для производства на заводе.

  5. Машина отличается низким уровнем шума и высокой эффективностью.

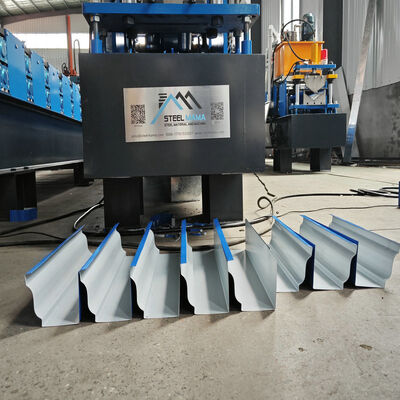

  2. Эскиз желоба












  4. Гидравлическая гильотинная листогибочная машина для изготовления желобов из стальных профилей типа K. Технические детали

  Технические характеристики машины
  Вес	Около 7000 кг
  Размер	Около 12 м x 1,1 м x 1,2 м (длина x ширина x высота)
  Цвет	Основной цвет: синий
  	Предупреждающий цвет: желтый
  Подходящий сырьевой материал
  Материал	Рулоны PPGI и PPGL, медь
  Толщина	0,5-0,7 мм
  Ширина рулона	610 мм
  Предел текучести	235 МПа
  Основные технические параметры
  Диаметр валов формовочных роликов	55 мм
  Количество станций роликов	25 рядов
  Скорость профилирования	Около 20 м/мин
  Материал формовочных роликов	Сталь № 45, с хромированным покрытием
  Материал резака	Инструментальная сталь CR12, с закалкой
  Система управления	ПЛК и преобразователь
  Требования к электропитанию	Мощность основного двигателя: 5,5 кВт
  	Мощность двигателя гидравлической системы: 5,5 кВт
  Электрическое напряжение	В соответствии с требованиями заказчика



  5. Основные компоненты гидравлической гильотинной листогибочной машины для изготовления желобов из стальных профилей типа K

  №	Наименование		Количество	Примечания
  1	Размотчик		1 комплект	По усмотрению заказчика
  2	Основная машина	Устройство предварительной резки	1 комплект	По усмотрению заказчика
  		Устройство подачи	1 комплект
  		Система профилирования	1 комплект
  		Устройство пост-резки	1 комплект
  		Гидравлическая система	1 комплект
  3	Электрическая система управления		1 комплект
  4	Подставка/Автоматический укладчик		1 комплект	По усмотрению заказчика
