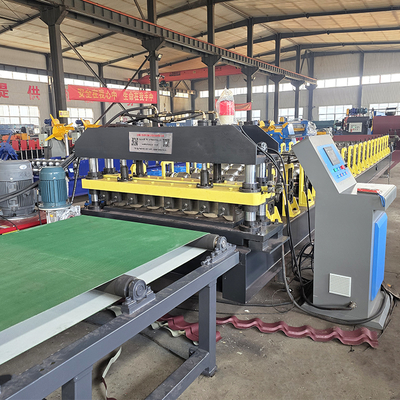

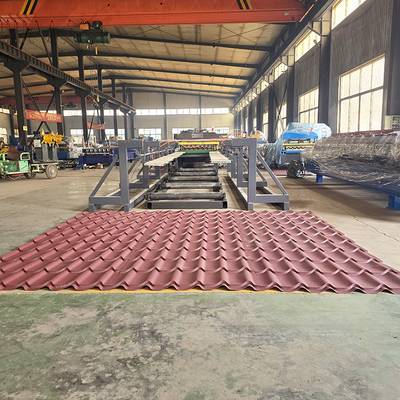

Автоматическая машина для формовки стальных кровельных листов Step Tile
Параметры продукта
|
Подходящий материал
|
PPGI GI AL
|
|
Ширина рулона
|
914/925/1000/1200/1220/1250 мм по заказу
|
|
Толщина
|
0,3-0,8 мм по заказу
|
|
Мощность
|
380 В 50 Гц 3 фазы по заказу
|
|
Главный двигатель
|
5,5 кВт Siemens
|
|
Гидравлический двигатель
|
4 кВт Siemens
|
|
Скорость
|
15-30 м/мин
|
|
Формовочные станции
|
12-18 рядов
|
|
Материал валка
|
Сталь Cr12 с вакуумной термообработкой HRC57°-60°
|
|
Материал вала
|
Сталь 45# закаленная и отпущенная
|
|
Диаметр вала
|
75 мм
|
|
Цепь
|
1,2 дюйма
|
|
Экран HMI
|
Delta, сенсорный экран
|
|
ПЛК
|
Delta, Siemens
|
|
Точность обработки
|
В пределах 1 мм
|
|
Размер
|
7,6 м × 1,5 м × 1,2 м
|
|
Вес
|
4,5 т
|
Список оборудования:
| № |
Оборудование |
Кол-во |
|
| 1 |
Шнековый загрузчик для экструдера |
1 комплект |
Основная линия экструзии черепицы
Формовка коньковой черепицы
|
| 2 |
Параллельный двухшнековый экструдер (ПВХ) |
1 комплект |
| 3 |
Вакуумный загрузчик и сушильный бункер |
1 комплект |
| 4 |
Одношнековый экструдер (ASA) |
1 комплект |
| 5 |
Экструзионная форма и распределитель |
1 комплект |
| 6 |
Калибровочная форма и обрезное устройство |
1 комплект |
| 7 |
Устройство отвода |
1 комплект |
| 8 |
Резак |
1 комплект |
| 9 |
Штабелер |
1 комплект |
| 10 |
Печь для коньковой черепицы |
1 комплект |
| 11 |
Формовочная машина для коньковой черепицы и форма |
1 комплект |
| 12 |
Шнековый загрузчик для смесителя |
1 комплект |
Вспомогательное оборудование |
| 13 |
Смесительный блок |
1 комплект |
| 14 |
Дробилка |
1 комплект |
| 15 |
Измельчитель |
1 комплект |
Технические характеристики
1. РАЗМАТЫВАТЕЛЬ
(1) Макс. ширина: 600 мм
(2) Внутренний диаметр: Φ450 – Φ550 мм
(3) Внешний диаметр: 1000 мм
(4) Макс. грузоподъемность: 5000 кг

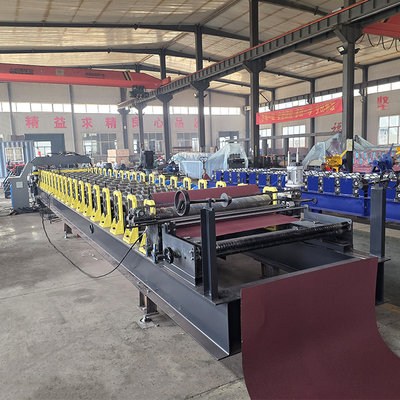

2. МАШИНА ДЛЯ ФОРМОВКИ РУЛОНОВ
(1) Толщина материала: 0,3-0,8 мм PPGI и GI
(2) Кол-во станций валков: 14 групп
(3) Материал для валков: высококачественная сталь 45# полированная и покрытая хромом HRC55-60°
(4) Материал для вала: высококачественная сталь 45# полированная и покрытая хромом HRC55-60°
(5) Диаметр вала: 70 мм
(6) Толщина панели рамы: 14 мм
(7) Нижняя рама: сталь H-образного сечения 36#
(8) Мощность двигателя: 3 кВт
(9) Тип привода: цепь 1,0＂
(10) Скорость: 8-12 м/мин
3. ОТРЕЗНОЕ УСТРОЙСТВО
(1) Материал для отрезного модуля: сталь Cr12 после обработки
(2) Твердость после термообработки: HRC55 – 60°
(3) Тип резки: гидравлический, автоматическая резка
(4) Двигатель для гидравлической стойки: 3 кВт
4.БЛОК УПРАВЛЕНИЯ ПЛК
(1) Тип: система частотного управления ПЛК с сенсорным экраном
(2) Марка ПЛК: Delta
(3) Погрешность по длине: ±2 мм
(4) Язык: английский и китайский
(5) Напряжение: 380 В/50 Гц, 3 фазы
(это зависит от требований заказчика)
5. ГИДРАВЛИЧЕСКАЯ НАСОСНАЯ СТАНЦИЯ
(1) Мощность двигателя: 3 кВт
(2) Тип масла: гидравлическое масло 46#
(3) Марка насоса: китайская марка
(4) Вентилятор охлаждения
