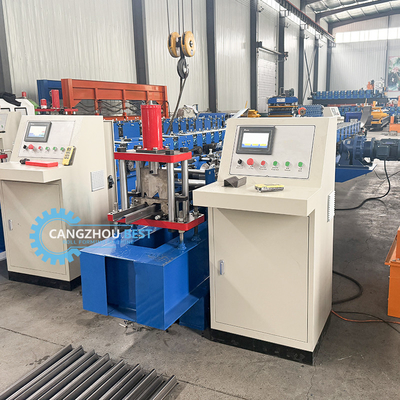

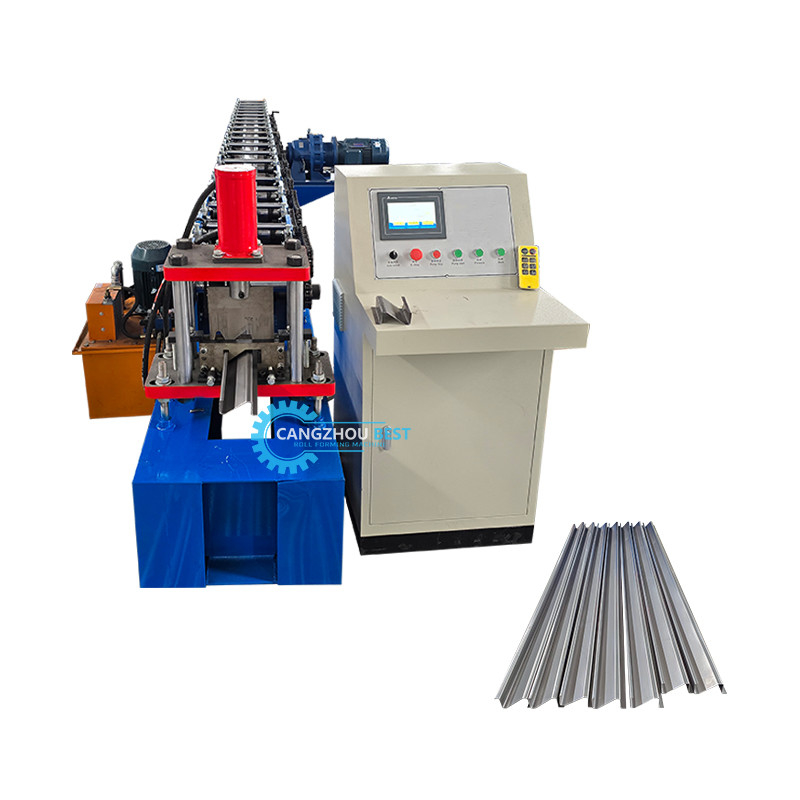

Вертикальная система, изготовленная на заказ, Z-образная контактная деталь, профилегибочная машина

Вертикальная система Custozimed Z-образная контактная деталь рулочная формовая машина

Рабочий поток
Декоиллер-----кормление ------образование рулонов --------резание ------выходной стол

Компонент машины

1. Декойлер
(1) Максимальная ширина: 500 мм
(2) Внутренний диаметр: Φ450 Φ550 мм
(3) Внешний диаметр: 1500 мм
(4) Максимальная грузоподъемность: 3000 кг

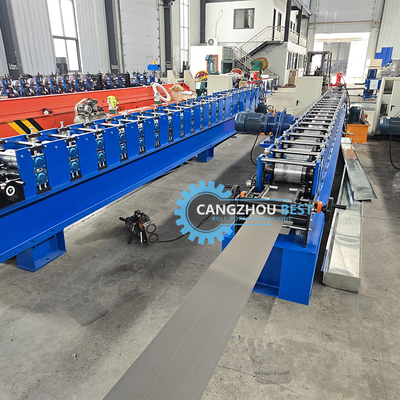

2. Машины для формирования рулонов
(1) Толщина материала: 1,2-2,0 мм PPGI и GI

(2) Число роликовых станций: 18 групп
(3) Материал для роликов: сталь Cr 12 полированная и покрытая хромами HRC58-62°
(4) Материал для вала: высококачественная 45* сталь, полированная и покрытая хромами HRC58-62°

(5) Диаметр вала: 80 мм

(6) Рамочная панель: 20 мм

(7) Нижняя рама:сварка стальных труб
(8) Мощность двигателя:7.5кВт

(9)Тип привода: цепь

(10) Скорость: 8-12 м/мин

3 Устройство отключения

(1)Материал для модульной резки:Cr12 сталь после обработки

(2)Твердость для тепловой обработки:HRC58 62°

(3) Тип резки: летающая резка, резка непрерывная

(4)Двигатель для гидравлической стойки: 3 кВт

4.Контрольная коробка ПЛК
(1) Тип: Система управления частотой ПЛК с сенсорным экраном
(2) Бренд ПЛК: Delta

(3) Бренд кодера: Omron

(4) Ошибка длины: ±2 мм

(5)Языки: английский и китайский

(6)Напряжение: 380V/50HZ, 3 фазы

(зависит от требований клиента)

5.Гидравлический насосСТАНЦИЯ
(1) Тип масла: 46# гидравлическое масло
(2) Марка насоса: Китайская марка

(3)Вентилятор охлаждения

6. Таблица поддержки производства

(1) Никакой тип мощности
(2) Длина: 2 м
