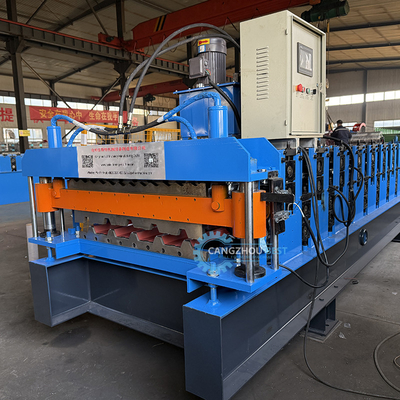

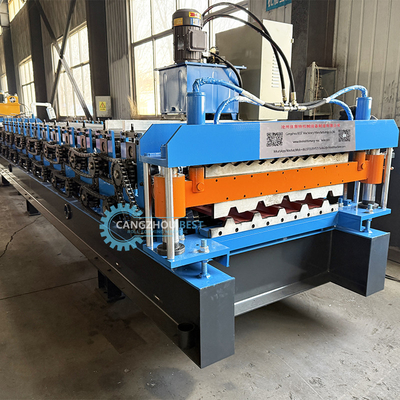

Машины для формирования рулонов из двойного слоя стальной трапеции

                                Популярный металл ТР4 стеновой панель стены листов ролл Формирующая машина линия

Вот подробная техническая спецификация и конфигурация машины для машины для формования двойного слоя крышных листов, включая таблицу для ясности:

---

Технические спецификации машины для формования двухслойной крышной плиты**

1. Общий обзор**
Двухслойная кровельная плитка для формования рулонов** предназначена для производства высококачественных двухслойных кровельных листов, обычно используемых для теплоизоляции, звукоизоляции,и композитные конструктивные приложенияМашина способна одновременно обрабатывать два слоя материала (например, металл и ПВХ) в один прочный крышный лист.

2Основные технические характеристики**

Параметр. Спецификация.
Машинная модель DLRF-850
** Совместимость материалов ** ** Базовый слой: оцинкованная сталь, алюминий, предварительно окрашенная сталь (0,2 ≈ 1,2 мм толщины)
Верхний слой: ПВХ, алюминий или дополнительный металлический слой.
Ширина катушки 800×1250 мм.
Скорость производства 825 м/мин (регулируется через VFD)
Обучение станций 18-24 станции (в зависимости от сложности профиля)
Материал ролика высокоуглеродистая хромовая сталь (GCr15), отвержённая до HRC 5862
Диаметр вала 6080 мм
Гидравлическая или пневматическая стрижка.
Длина резки 12 метров (программируется с помощью ПЛК)
Точность резки ± 1 мм
Главный двигатель мощностью 1522 кВт с ВФД.
* * * * * * * * * * * * * * * * * * * * * * * * * *
Система управления. ПЛК (Siemens/Omron/Mitsubishi) с 10-дюймовым сенсорным экраном.
Двойные моторизованные отворачиватели с расширяемой мандрелью (Ø500~600 мм)
Выходная скорость конвейера 3 15 м/мин
Поставка питания 380 В, 50 Гц, 3-фазная.
Машинные размеры ~12 м × 2,2 м × 1,8 м
Машина весит 812 тонн.

3Конфигурация машины**

Компонент. Описание.
Двойные моторизованные декоиллеры с пневматическим тормозом для контроля напряжения.

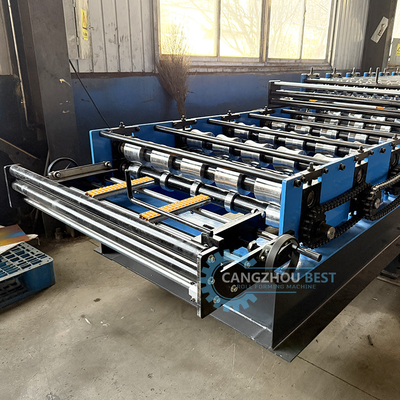

Майнфрейм для формирования роликов. 18-24 комплекта роликов для формирования, регулируемый разрыв роликов для быстрой смены профиля.
Гидравлическая система. Гидравлический силовой агрегат мощностью 5,5 кВт для резки и прессования.
♪ Устройство для резки ♪ ♪ Сервоприводные ножницы с карбидными лезвиями ♪
Конвейер вывода. Конвейер с регулируемой скоростью.
Электрический шкаф. Сертифицированные CE компоненты с защитой от перегрузки, корпус IP54.
Кнопки аварийной остановки, охранники, световые шторы (необязательно)

4Дополнительные варианты**

Описание. Описание.
Система смазки Автоматическое распыление масла для роликов
Профильные хранилища. Заранее запрограммированные профили для обычных двухслойных конструкций.
Ограничительная пленка. Защитный слой для заранее окрашенных катушек.
Автоматическая система складирования листов.
Компрессор воздуха. Помощная пневматическая система для дополнительных функций.

5. Размеры и требования к мощности**

Параметр. Значение.
Длина машины 12 метров.
Ширина машины 2,2 м.
Высота машины - 1,8 метра.
Поставка питания 380 В, 50 Гц, 3-фазная.
Вес 812 тонн.

6. Особенности и преимущества**
- ** Высокая эффективность**: одновременное формирование с двумя слоями для повышения производительности.
- **Прецизионный контроль**: ПЛК и HMI для точного контроля длины, скорости и профиля.
- Прочность: высококачественные материалы и закаленные ролики обеспечивают длительный срок службы.
- ** гибкость **: регулируется для различных профилей и комбинаций материалов.
- **Безопасность**: Соответствует международным стандартам безопасности.

Дайте мне знать, если вам понадобятся дополнительные настройки или дополнительные детали!
