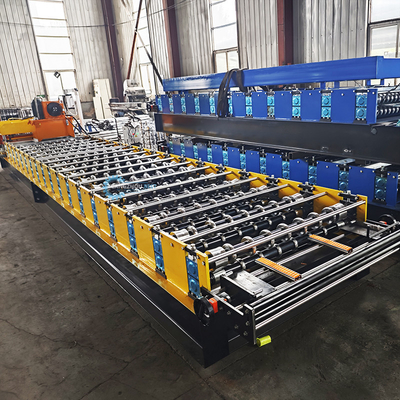

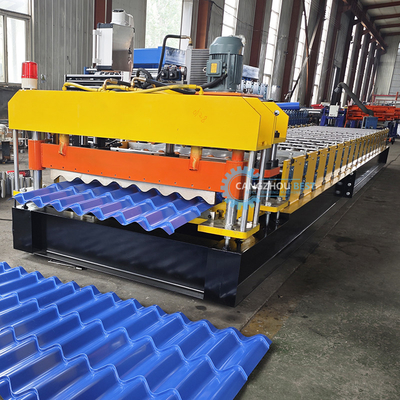

Стан для производства металлочерепицы с глазурованным покрытием
Различные станы для производства кровельных панелей могут производить стальные кровельные и стеновые листы различной формы в соответствии с чертежами профиля и требованиями клиента. Стальные кровельные и стеновые листы являются новыми строительными материалами различной толщины и цветов. Готовая продукция используется в качестве кровли и стен спортивных залов, аэропортов, театров, фабрик, складов, гаражей, выставочных центров и т. д.
Основные параметры
| Наименование |
Модель/Наименование |
Количество |
Техническое описание |
| 1. Система размотки |
Автоматический размотчик рычажного типа (с ультразвуковым управлением) |
1 комплект |
Рычажного типа, с гидравлическим расширением, электродвигатель активно разматывает лист, с катушечной тележкой и прижимным рычагом. |
| 2. Основная система формовки |
Устройство предварительной резки |
1 комплект |
1. Материал роликов: сталь № 45 с хромированным покрытием поверхности.
2. Материал вала ролика: № 45
3. Тип внутренней опорной конструкции ролика: направляющая колонна
4. Привод от мотор-редуктора с циклоидальным зубчатым колесом, задние/передние ролики приводятся в движение цепью, часть верхних/нижних роликов приводится в движение шестернями
5. Материал режущего лезвия: закаленная сталь Cr12
6. Материал штамповой матрицы: сталь № 45 с нитридной обработкой.
|
| Устройство подачи |
1 комплект |
| Устройство для нанесения пленки |
1 комплект |
| Система профилирования |
1 комплект |
| Система прессования |
2 комплекта |
| Устройство пост-обрезки |
1 комплект |
| Полный защитный кожух |
1 комплект |
| 3. Система вывода |
Опорный стол |
2 комплекта |
Для поддержки готовой плиты |
| 4. Гидравлическая система |
1 комплект |
Раздельная гидравлическая станция для основной машины и размотчика. |
| 5. Электрическая система управления |
1 комплект |
1. Управление ПЛК, автоматическая резка по длине с энкодером
2. Рабочая панель: сенсорный экран + кнопки
3. Частота переменного тока для регулировки скорости
|
Подробная информация
Размотчик
5-тонный ручной размотчик
Особенности: Шпиндель и основание являются двумя компонентами размотчика, шпиндель сжимается и расширяется вручную механическим устройством, после фиксации катушки на шпинделе, катушка со шпинделем помещается обратно в основание.
Мощность: Нет;
Мощность открытия и закрытия сегментов: Механическая;
Мощность вращения сегмента: Тяга от системы формовки;
Количество сегментов: 4 шт.;
Диапазон расширения сегментов: 460 ~ 520 мм;
Высота центра шпинделя: 0,65 м;
Скорость подачи: зависит от скорости стана профилирования;

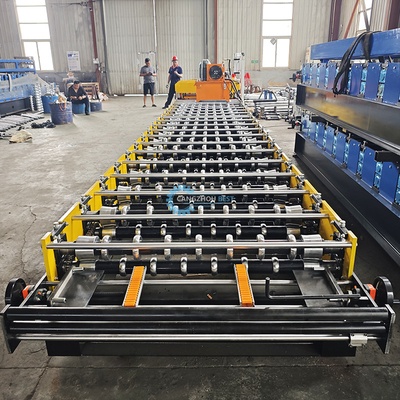

Стан профилирования
Ролики: разработаны старшими инженерами с использованием программного обеспечения Auto-cad, изготовлены из высококачественной стали 45# на станках с ЧПУ и покрыты твердым хромом;
Вал: изготовлен из высококачественной стали 45# на станках с ЧПУ;
Опорная рама: стальная стенка для направления основания подшипника формовочной станции;
Количество формовочных станций: до 18 групп
Материал роликов: высококачественная сталь 45# полированная и покрытая хромом HRC55-60°
Материал вала: высококачественная сталь 45# полированная и покрытая хромом HRC55-60°
Диаметр вала: 70 мм
Толщина рамы: 14 мм
Нижняя рама: сталь двутаврового сечения № 36

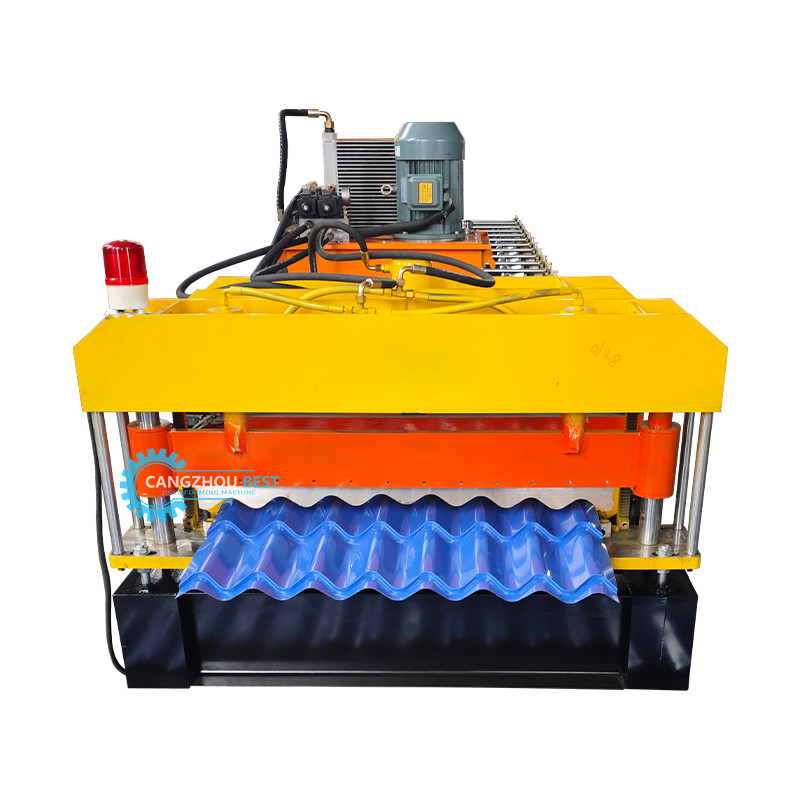

Режущее устройство
Функция: резка управляется ПЛК. Основная машина автоматически останавливается, затем производится резка. После резки основная машина автоматически запускается.
Источник питания: гидравлическая станция;
Рама: сварная стальная рама;
Концевой выключатель: бесконтактный фотоэлектрический переключатель;
Резка после формовки: резка листа после профилирования по требуемой длине;
Измерение длины: автоматическое измерение длины.
Гидравлическая система
Гидравлическая станция
Управляется шестеренчатым масляным насосом. После заполнения гидравлическим маслом бака для гидравлического масла насос приводит в действие режущую машину для выполнения резки.
Сопутствующее оборудование: Система включает в себя комплект гидравлического бака, комплект гидравлического масляного насоса, две гидравлические трубы и два комплекта электромагнитных клапанов.
Используются компоненты гидравлической системы ведущих брендов для обеспечения стабильности и срока службы, предотвращения утечек.
Подает начальную мощность на резак через закрытый масляный бак. Он выключен, когда резка не производится, что позволяет экономить энергию.
Электрическая система управления
Автоматическое измерение длины: один блок измерения длины, который слегка прижимается к поверхности стального листа; блок катится вместе с движущейся скоростью стального листа, а затем определяет его длину; неточность длины может быть легко исправлена.
Автоматическое измерение количества;
ПЛК используется для контроля длины и количества. Машина автоматически режет по длине и останавливается при достижении требуемого количества;
Панель управления: кнопочные переключатели, светодиодный дисплей длины и количества;
Единица измерения длины: миллиметр;
Функция защиты двигателя от перегрузки, системы от перегрузки по току, короткого замыкания;
Отображение общей длины и общего количества произведенной продукции.
Технологический процесс
Наша фабрика
| 1. Как запросить точную цену на станок для изготовления каркасов? |
| 1.) Обычно мы предоставляем точную цену на основе чертежа профиля, поэтому, если вы хотите получить точную цену, пожалуйста, сначала покажите нам чертеж профиля. |
| 2.) Машина может быть спроектирована во многих типах и методах, для рамы машины, бренда ПЛК, бренда двигателя — все это влияет на цену. |
| 2. Условия оплаты: |
| 30% T/T, остаток оплачивается до отгрузки после инспекции. Мы также принимаем оплату L/C, O/A, D/P. |
| 3. Каково ваше послепродажное обслуживание? |
| Гарантийный срок на станок для изготовления каркасов составляет 24 месяца, если сломанные детали не могут быть отремонтированы, мы можем отправить новые для замены бесплатно, но вам придется оплатить экспресс-доставку самостоятельно. Мы предоставляем техническую поддержку на протяжении всего срока службы станка для профилирования Т-образных балок. |
| |
| 4. Как посетить вашу компанию? |
| а. Прилет в аэропорт Пекина: Скоростным поездом из Пекина Нань в Цанчжоу Си (1 час), затем мы можем забрать вас. |
| б. Прилет в аэропорт Шанхая: Скоростным поездом из Шанхая Хунцяо в Цанчжоу Си (4,5 часа), затем мы можем забрать вас. |
