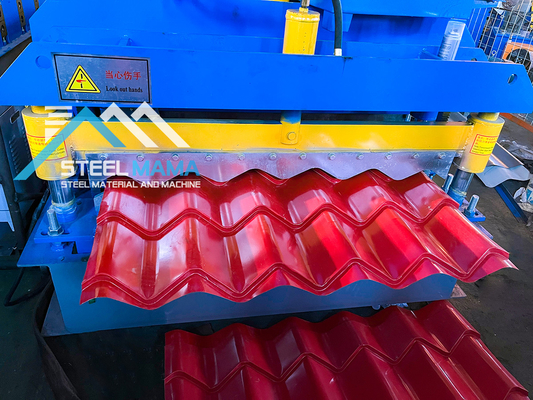

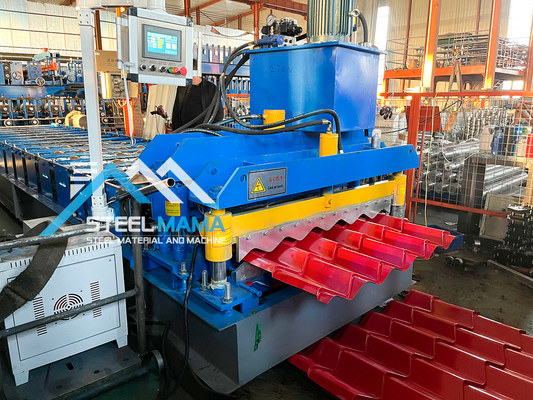

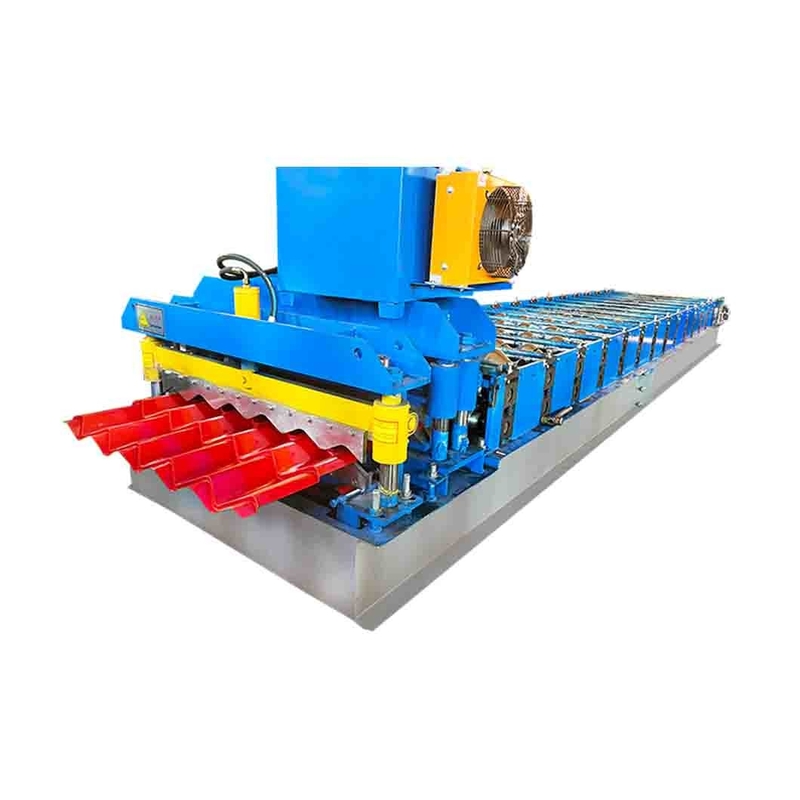

Стан для профилирования кровельной черепицы из стали для глазурованной черепицы и кровельных листов различной формы
Различные станки для профилирования кровельных панелей могут производить стальные кровельные и стеновые листы различной формы в соответствии с чертежами профиля и требованиями клиента. Стальные кровельные и стеновые листы являются новыми строительными материалами различной толщины и цветов. Готовая продукция используется в качестве кровли и стен спортивных залов, аэропортов, театров, фабрик, складов, гаражей, выставочных центров и т. д.
Основные параметры
| Наименование |
Модель/Наименование |
Количество |
Техническое описание |
| 1. Размоточное устройство |
Автоматический разматыватель рычажного типа (с ультразвуковым управлением) |
1 комплект |
Рычажного типа, с гидравлическим расширением, электрический двигатель активно разматывает лист, с тележкой для рулона и прижимным рычагом. |
| 2. Основная система профилирования |
Устройство предварительной резки |
1 комплект |
1. Материал роликов: сталь № 45 с хромированным покрытием поверхности.
2. Материал вала ролика: № 45
3. Тип внутренней опорной конструкции ролика: направляющая колонна
4. Привод от мотор-редуктора с циклоидальным зубчатым колесом, задние/передние ролики приводятся в движение цепью, часть верхних/нижних роликов приводится в движение шестернями
5. Материал режущего лезвия: закаленная сталь Cr12
6. Материал штамповочной матрицы: сталь № 45 с нитридной обработкой.
|
| Устройство подачи |
1 комплект |
| Устройство для нанесения пленки |
1 комплект |
| Система профилирования |
1 комплект |
| Система прессования |
2 комплекта |
| Устройство последующей резки |
1 комплект |
| Полный защитный кожух |
1 комплект |
| 3. Выходная система |
Опорный стол |
2 комплекта |
Для поддержки готового листа |
| 4. Гидравлическая система |
1 комплект |
Раздельная гидравлическая станция для основной машины и разматывателя. |
| 5. Электрическая система управления |
1 комплект |
1. Управление ПЛК, автоматическая резка по длине с энкодером
2. Рабочая зона: сенсорный экран + кнопки
3. Частота переменного тока для регулировки скорости
|
Подробная информация
Разматыватель
5-тонный ручной разматыватель
Особенности: Шпиндель и основание являются двумя компонентами разматывателя, шпиндель сжимается и расширяется механическим устройством вручную, после фиксации рулона на шпинделе, затем рулон со шпинделем помещается обратно в основание.
Мощность: Нет;
Мощность открытия и закрытия сегментов: Механическая;
Мощность вращения сегмента: Тяга от системы профилирования;
Количество сегментов: 4 шт.;
Диапазон расширения сегмента: 460 ~ 520 мм;
Высота центра шпинделя: 0,65 м;
Скорость подачи: зависит от скорости станка для профилирования;

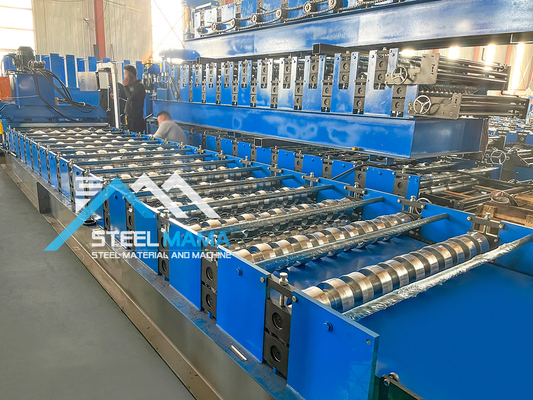

Станок для профилирования
Ролики: разработаны старшими инженерами с использованием программного обеспечения Auto-cad, изготовлены из высококачественной стали 45# на станках с ЧПУ и покрыты твердым хромом;
Вал: изготовлен из высококачественной стали 45# на станках с ЧПУ;
Опорная рама: стальная стенка для направления основания подшипника формовочной станции;
Количество формовочных станций: до 18 групп
Материал роликов: высококачественная сталь 45#, полированная и покрытая хромом HRC55-60°
Материал вала: высококачественная сталь 45#, полированная и покрытая хромом HRC55-60°
Диаметр вала: 70 мм
Толщина панели рамы: 14 мм
Нижняя рама: сталь № 36 H-образного сечения
Режущее устройство
Функция: резка управляется ПЛК. Основная машина автоматически останавливается, и происходит резка. После резки основная машина автоматически запускается.
Источник питания: гидравлическая станция;
Рама: сварная стальная рама;
Концевой выключатель: бесконтактный фотоэлектрический переключатель;
Резка после формования: резка листа после профилирования по требуемой длине;
Измерение длины: автоматическое измерение длины.
Гидравлическая система
Гидравлическая станция
Управляется шестеренчатым масляным насосом. После заполнения гидравлическим маслом гидравлического бака насос приводит в действие режущую машину для начала резки.
Сопутствующее оборудование: Система включает комплект гидравлического бака, комплект гидравлического масляного насоса, две гидравлические трубы и два комплекта электромагнитных клапанов.
Используются компоненты гидравлической системы ведущих брендов для обеспечения стабильности и срока службы, предотвращения утечек.
Подает начальную мощность на резак через закрытый масляный бак. Он выключен без резки, что позволяет экономить энергию.
Электрическая система управления
Автоматическое измерение длины: один блок измерения длины, который слегка прижимается к поверхности стального листа; блок будет вращаться вместе со скоростью движения стального листа, а затем определять его длину; неточность длины может быть легко исправлена.
Автоматическое измерение количества;
ПЛК используется для контроля длины и количества. Машина будет автоматически резать по длине и останавливаться при достижении требуемого количества;
Панель управления: кнопочные переключатели, светодиодный дисплей длины и количества;
Единица измерения длины: миллиметр;
Функция защиты двигателя от перегрузки, системы от перегрузки по току, короткого замыкания;
Отображение общей длины и общего произведенного количества.
Технологический процесс
Наша фабрика
| 1. Как запросить точную цену на станок для изготовления каркасов? |
| 1.) Обычно мы предоставляем точную цену на основе чертежа профиля, поэтому, если вы хотите получить точную цену, пожалуйста, сначала покажите нам чертеж профиля. |
| 2.) Машина может быть спроектирована во многих типах и методах, для рамы машины, бренда ПЛК, бренда двигателя все повлияет на цену. |
| 2. Условия оплаты: |
| 30% T/T, остаток оплачивается до отгрузки после инспекции. Мы также принимаем оплату L/C, O/A, D/P. |
| 3. Каково ваше послепродажное обслуживание? |
| Гарантийный срок на станок для изготовления каркасов составляет 24 месяца, если сломанные детали не могут быть отремонтированы, мы можем отправить новые для замены бесплатно, но вы должны оплатить экспресс-доставку самостоятельно. Мы предоставляем техническую поддержку на протяжении всего срока службы станка для профилирования Т-образных балок. |
| |
| 4. Как посетить вашу компанию? |
| а. Прилет в аэропорт Пекина: Скоростным поездом из Пекина Нань в Цанчжоу Си (1 час), затем мы можем забрать вас. |
| б. Прилет в аэропорт Шанхая: Скоростным поездом из Шанхая Хунцяо в Цанчжоу Си (4,5 часа), затем мы можем забрать вас. |
