Подробная информация о продукте:
|
Обеспеченное послепродажное обслуживание: | Инженеры доступные обслуживать машинное оборудование за морем | Гарантия: | 1 год |
---|---|---|---|
Вес: | 15 т | Напряжение тока: | 380V.50HZ.3Phase |
Размер (L*W*H): | 14800*1050*1500mm | Условие: | Новый |
Высокий свет: | усовик шоссе 30kw формируя машину,машина усовика шоссе загородки скоростной дороги,усовик шоссе 15m/min формируя машину |
Спецификации стального крена барьера аварии луча w формируя машину:
|
1. Decoiler
С 2 сплющил электрические bulgy струбцины, и своя пропускная способность 8 тонн. Внутренний диаметр материала крена около 500 до 600mm, максимальный диаметр стальной катушки 1800mm. Сила мотора струбцины 2.2kw с мотором 4 поляков нормальным. Примите редуктор скорости ZQ250, свой коэффициент скорости 31: 5.
машина 2.Leveling
Разровнитель 7-ролика Wallboard с выравнивать щипка 2-крена и 5-крена. Выравнивать диаметр ролика 110mm. Рихтовальный станок перед и после имеет вертикальный ведущий валик. Порт входа питания оборудованный с кренами щипка.
материал: 40Cr, погашенная твердость: HRC48°~52°, сила мотора: 7.5kw, мотор 6 поляков нормальный, редуктор ZQ350speed, коэффициент скорости: 20:49, тормоз arrester φ200.

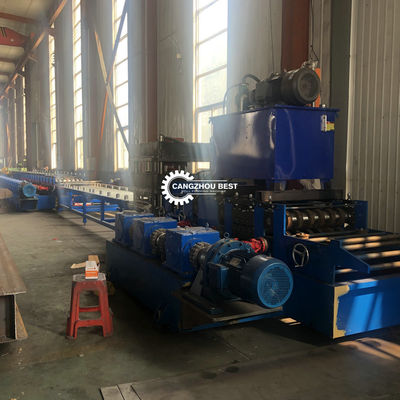

машина 3.Punching
Примите машину 4-столбца YL32-315 гидравлическую пробивая, и гидравлическая сила мотора станции 22kw. Один набор 2 плит усовика волн пробивая вырезывание умирает, дизайн и процесс главным образом согласно чертежам дизайна потребителей. Материал вставок прессформы и обломока плунжера легированная сталь Cr12MoV. Пробивая машина перед и после оборудованный с регулируемым ведущим валиком. (материал ведущего валика: Cr12MoV, твердость: HRC58º~60º) кроме того, оно также оборудованное с набором запасного обломока лезвия и плунжера.
4.rapid кормить материальный механизм
Оно имеет 2 пары фидеров и требует 2 будет одним.
щипок автоматически, сила мотора: 2,2 kw, редуктор скорости ZQ250, обжимать рук-поворота
Длин-измеряя прибор 5.Photoelectric
номер: 2 пары, отрезанной длина: 4320mm, точность длины <>

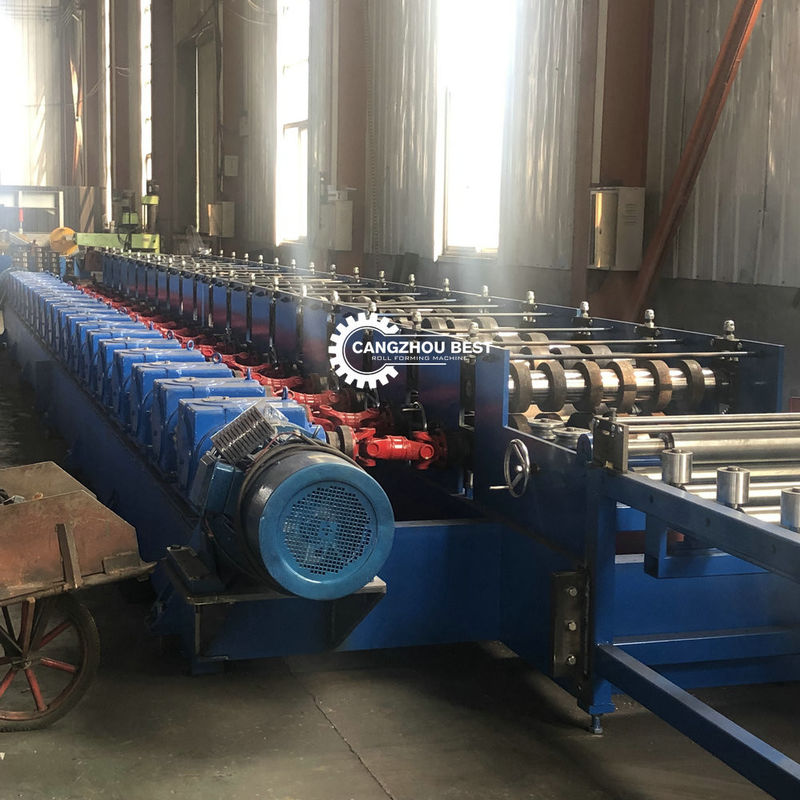

6. Главный формируя двигатель
Этот блок включает 11 отливая в форму процесс с независимой открытой структурой свода.
Механическая распространяя ширина: 550mm.
Материал свода: Закаленное HT200.
Размер поперечного сечения столбца: 80 x 70, с достаточной прочностью и надежной проверкой качества. Вертикальные номера направляя ролика: 3
Диаметр ролика вертикального направляя ролика: 80
Материал: закаленное 40Cr стальное, погашенное и.
Носить тип: Исправленная поверхность 7216, регулировка 32216, каждое имеет 4.
Номера коробки передач двойн-оси: 1
Номера коробки зубчатого колеса коробки передач одно-вала: 9
Модуль наклона: M=9
Материал коробки передач: HT200.
Сила хозяина: 45KW r, электромагнитная скорость регулируя,
Редуктор скорости: ZQ650
Коэффициент скорости: 48,57
Используйте привод с цепной передачей 1 дюйма двойной между коробкой зубчатого колеса коробки передач; всеобщий трансмиссионный передаточный вал между валами ролика, и всеобщий тип is140-275 трансмиссионного передаточного вала. Используйте привод с цепной передачей 1,5 дюймов двойной между редуктором скорости.
прессформа 7.Forming

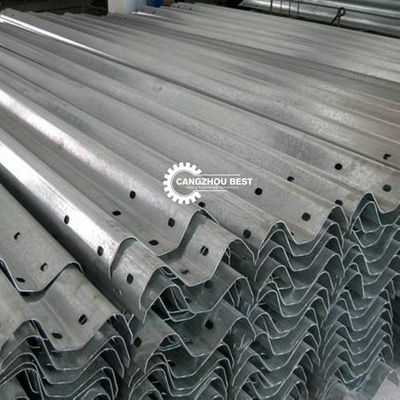

Набор фасонного штампа крена плиты усовика 2 волн, конструированный и обработанный согласно национальному стандарту. Материал GCr15, и общая гася твердость HRC58°~ 62°.
8.material получая платформу
Тип материальная приемная станция ролика, длина 5m, сваренное стальное 6#.
система 9.Control
Общая система управления. Смогите вручную и автоматического управления режим сработанность различных частей всей производственной линии.
10.Others
Сила итога оборудования 78.9Kw, с длиной 30000mm * 4000mm * ширина. Максимальная свертывая высота 85mm, максимальная свертывая толщина 4.0mm, и максимальная скорость завальцовки 3 | 12m/min. структурные материалы места сварочного аппарата должны соотвествовать, заварка должно быть до национального стандарта. Оборудование после чистки ржавчины должно во первых быть покрыто со стальной особенной антиржавейной краской всесторонне покрывая, и после этого покрыто с высококачественным topcoat. Вращающая часть должна быть разделена путем предупреждение цвета.
5 тонн decoiler
Диаметр: расширение 460-520mm.
Расширение: Руководство
Емкость: 3000kg в дорн
Максимальная ширина катушки: 500mm
Пробивать
используя гидравлический пробивать
dia цилиндра масла: 180mm
давление деятельности: 30mpa
материал прессформы: Cr12Mov погасило 58°-62°
гидравлическая сила: 7.5KW
размер: максимум 1.5m long*1.1m wide*1.2m
Вырезывание
гидравлическое вырезывание
материал ножа: Cr12, погашенное 58°-62°
dia цилиндра масла: 250mm
давление деятельности: 60mpa
работая путешествие: 80mm
Система распределительного ящика
Поставщик силы: 380V, 50 Hz, трехфазное (отрегулированный с requestment)
Измерение длины & количества автоматически;
Длина & количество контролируемые PLC
Неточность длины можно откорректировать легко.
Пульт управления: типа Кнопк экран переключателя и касания
Язык в экране касания: Английский и китаец
Блок длины: миллиметр (переключенный на пульте управления)
Вне положенные таблицы
Оно принимает сваренную сталь и поддержанный ролик для того чтобы передать продукты.
Размер: 4000*1350*1000mm
Перед нагружать к контейнеру, мы проверим машину сперва
Во-вторых, сделайте некоторую защиту на машине, как, мы завещайте mpaint катушка на ролике и вале, в случае если ролик и shast получили корозию и ржавое во время доставки долгого времени
В-третьих, мы сделаем пластиковый пакет на легких частях повреждения, и фиксируем все части в контейнер веревочкой стального провода, и обеспечиваем что машина не повредит тряся на море.
Наконец, мы примем фото для клиента нагружая к контейнеру.
